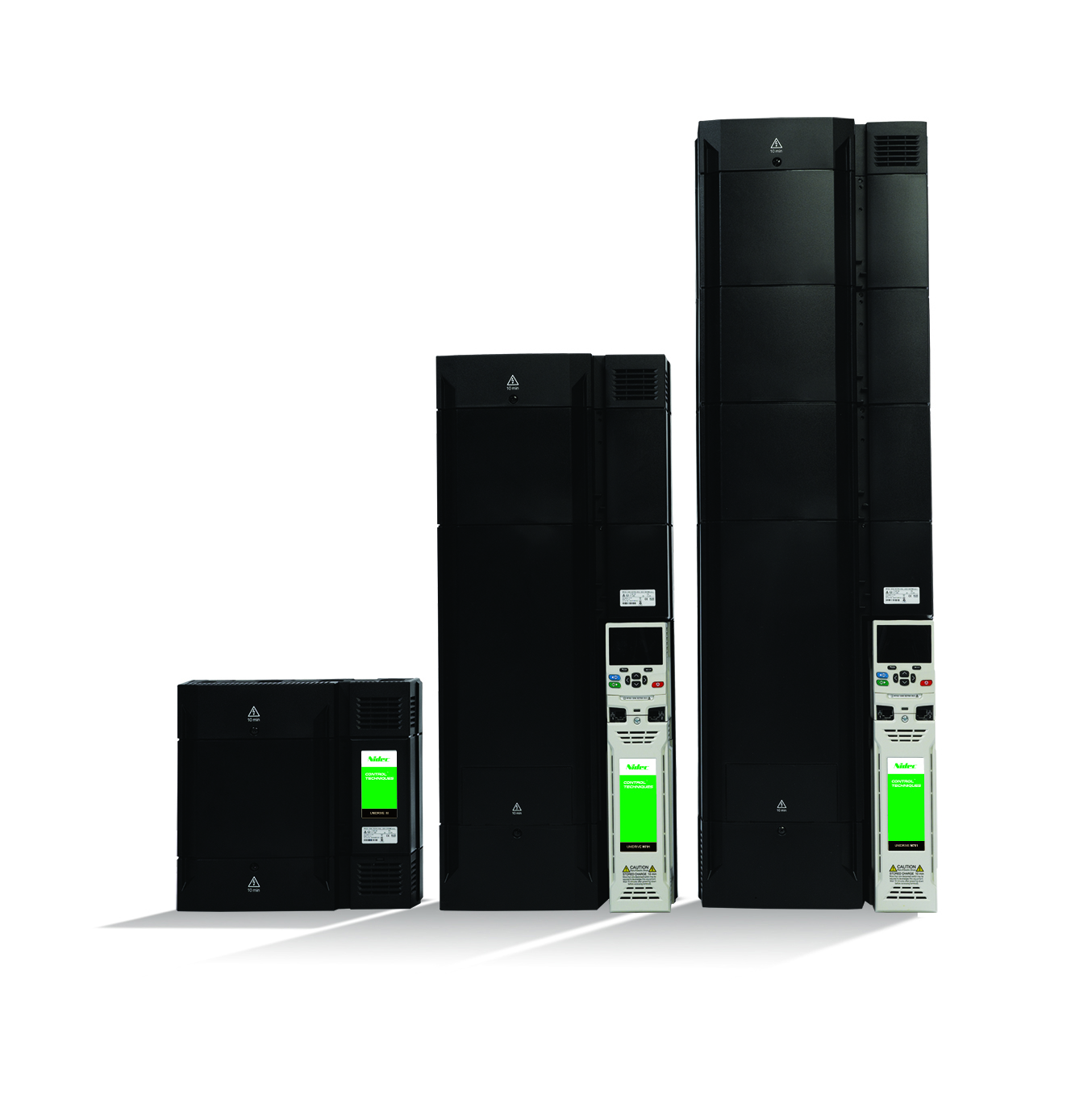

Unidrive M模块



125 hp – 4,200 hp（0.75 kW – 2.8 MW）
208-240 V | 380-480 V | 575 V | 690伏

Unidrive M的模块化交流驱动器提供了结构紧凑，可靠的大功率解决方案的灵活方法。并联在一起，Unidrive M可以控制高达2.8 MW（4,200 hp）的系统中的感应和永磁电机。

Unidrive M通过超快的电流控制算法和高开关频率在性能方面与众不同。有源前端（AFE）解决方案可提供更佳的高性能再生控制和超低谐波电能质量。

Unidrive M功率模块可以并联成各种灵活的解决方案，以解决大多数系统需求，包括有源前端和多脉冲整流配置。它们可以由M600，M700，M701和M702控制单元控制。

特征

更大限度地减少关键运行的停机时间

Unidrive M大功率模块具有40多年的交流驱动器知识，专业知识和开发经验，具有较佳的制造质量
Nidec自动化中心遍布全球大多数地区，以提供本地设计咨询和快速的专业技术支持
模块化设计可在发生紧急情况时快速处置

可靠性得到保证

每个Unidrive M大功率模块均已在环境箱中经过测试，该环境箱可在不同负载和热条件下循环
PCB具有防护涂层，可进一步提高对恶劣环境条件的适应性
避免故障功能采取智能行动，而不是中断关键流程
告警保护可保护更广泛的系统
智能变速风扇可保障工作温度保持在温限范围内
宽电压范围使驱动器在电源变化范围内保持平稳运行

轻松创建灵活的系统

构建大功率系统的模块化方法为机器制造商提供了灵活性，同时保持了较低的复杂性
具有内置整流和/或进线电抗器的模块可以轻松并联
单独的逆变和整流模块（D，RECT..A和RECT..T）可以并联成共直流母线和整流回馈

灵活便捷的系统设计

Unidrive M大功率模块设计为适合600毫米深x 400毫米宽（23.6 x 15.7英寸）标准机柜
易于实现6,12,18和24脉冲输入和有源前端配置
内置冷却风扇电源意味着不需要额外的电源
输出电流额定值已提高，每个系统使用更少的模块
统一的控制界面可让整个Unidrive M系列产品具有一致的编程方法和功能集成

制作紧凑，易于维护的系统

整体系统尺寸和占用空间保持更小
可管理的小型和轻型模块易于快速维护和更换

减少备件库存

Unidrive M的模块化方法为客户提供了标准化解决方案的机会，备件数量可降至更低，因为可以使用一个通用备用件来维修不同的系统。大量的标准产品模块在世界各地的便利地点的本地分销中心都有库存，这意味着始终向所有客户提供快速交付。

轻松升级Unidrive SP模块化系统

从Unidrive SP模块化系统到Unidrive M的迁移非常容易：

参数调试工具，例如Connect和Smartcard
SyptPro可以重新编译用于SI-Applications的SM-Applications程序，并且可以连接到现有的CTNet网络
相同的宽度和深度尺寸，以及改装套件，意味着Unidrive M模块可以使用现有配件轻松安装到SP模块位置

环境安全和电气一致性

UL认证
符合电磁抗扰性EN 61800-3和EN 61000-6-2
符合电磁辐射EN 61800-3：

内置EMC滤波器，C3
可选的外部EMC滤波器，C2，取决于功率大小
带有外部进线电抗器符合EN 61000-3-12

创建高性能解决方案

Unidrive M在高达250 hp（160 kW）的系统中高达16 kHz的开关频率和在高达400 hp（250 kW）的系统中高达8 kHz的开关频率能够提供精确的转矩控制
高度精确的热模型可确保：

高过载能力– 150％重载
在要求低速高扭矩的应用中令人印象深刻的低降额要求。功率器件温度得到智能管理，这意味着可以指定价格更低的小型系统，并延长产品寿命

动态主动前端配置提供：

四象限的精确线性转矩
校正功率因数（滞后，统一或超前）以获取高质量电源
绿色波形

技术指标

关键数据

重载额定功率： 125 hp – 4,200 hp（90 kW – 2.8 MW）

电源相数： 3相

控制连接：取决于驱动控制单元

M700和M701控制单元：3个模拟输入，3个数字输入，2个模拟输出，3个数字I / O，1个STO，1个继电器
M702控制单元：3 x数字输入，3 x数字输出，2 x STO，1 x继电器
M600控制单元：3个模拟输入，4个数字输入，2个模拟输出，3个数字I / O，1个数字输出，1个继电器

反馈：取决于驱动控制单元

M700，M701和M702控制单元：2个编码器输入，1个模拟编码器输出
M600控制单元：闭环感应电机控制需要SI-UNI-ENCODER或SI-ENCODER选件模块

智能：取决于板载PLC和AMC驱动器控制单元（AMC仅适用于M700，M701和M702控制单元）

板载通讯：取决于驱动控制单元

M700和M702控制单元：以太网（EtherNet / IP，Modbus TCP，RTMoE）
M600和M701控制单元：RS485（Modbus RTU）

机器安全性：取决于驱动控制单元，符合SIL3 / PLe

M600，M700和M701控制单元：单安全转矩关闭（STO）端子
M702控制单元：双安全转矩关闭（STO）端子

键盘：无键盘（标准）

KI-KEYPAD-LCD：纯文本，多语言LCD键盘，用于深入的参数和数据描述，以增强用户体验
KI-KEYPAD-RTC：KI-Keypad-LCD的所有功能，加上电池供电的实时时钟，可对事件进行准确的时间戳记，有助于诊断
REMOTE-KEYPAD：可远程安装的纯文本多语言LCD键盘，允许在面板外部灵活安装并符合IP66（NEMA 4）
REMOTE-KEYPAD-RTC：该键盘可远程安装，从而可以灵活地安装在面板的外部（符合IP54 / NEMA 12标准）。三行纯文本，多语言LCD键盘，用于快速设置和有用的诊断。电池供电的实时时钟可对事件进行准确的时间戳记，有助于诊断。

系统集成选件插槽： 3

参数拷贝： PC工具，智能卡和SD卡

电压等级
100 V（100 V-120 V±10％）
200 V（200 V-240 V±10％）	✓
400 V（380 V-480 V±10％）	✓
575 V（500 V-575 V±10％）	✓
690 V（500 V-690 V±10％）	✓

控制模式
开环矢量或V / F感应电机控制	✓
感应电机的开环转子磁通控制（RFC-A）	✓
开环永磁电机控制（RFC-S）	✓
感应电机的闭环转子磁通控制（RFC-A）	✓
闭环永磁电机控制（RFC-S）	✓
有源前端（AFE）整流回馈	✓

模块化驱动器：

框架尺寸	尺寸（HXWXD）
	mm	in
整流+逆变模块
9A	1108 x 310 x 290	43.62 x 12.21 x 11.4
9E \| 9T	1069 x 310 x 290	42.1 x 12.2 x 11.4
10E \| 10T	1069 x 310 x 290	42.1 x 12.2 x 11.4
11E \| 11T	1242x 310 x 312	48.9 x 12.2 x 12.3
逆变模块
9D	773 x 310 x 290	30.4 x 12.2 x 11.4
10D	773 x 310 x 290	30.4 x 12.2 x 11.4
11D	863 x 310 x 312	34 x 12.2 x 12.3
整流模块
10A	6脉冲 355 x 310 x 290	6脉冲 15.8 x 12.2 x 11.4
11A \| 11T	6脉冲 415 x 310 x 290 12脉冲 415 x 310 x 290	6脉冲 16.3 x 12.2 x 11.4 12脉冲 16.3 x 12.2 x 11.4

尺寸包括安装支架。
